Dayanıklı, Estetik ve Sızdırmaz Çözümler…
Rüzgar Havalandırma, spiral kenetli (spiro) hava kanalı üretiminde yüksek dayanım, estetik görünüm ve kolay montaj çözümleri sunmaktadır.
Tam otomatik yuvarlak kanal makinesinde üretilen spiro kanallar, standart çaplarda ve istenilen uzunluklarda üretilebilmektedir.
Kanalın spiral kenetli birleşim yapısı ve fittings bağlantılarında kullanılan conta sistemleri,
TS EN 1506 standartlarına göre hava sızdırmazlık testlerine tam uyumludur.
Üretimde kullanılan TS EN 10346 belgeli DX51D+Z100–Z275 galvaniz sac veya paslanmaz çelik sac,
yüksek dayanım, uzun ömür ve kaliteli bir havalandırma sistemi sunar.
Bu özellikleriyle spiral kenetli hava kanalları, modern havalandırma sistemlerinde enerji verimliliği,
yüksek sızdırmazlık ve hızlı montaj avantajı sağlar.
Rüzgar Havalandırma farkıyla, spiral kenetli (spiro) hava kanalı üretimi, montajı, projelendirme ve taahhüt hizmetleri için bizimle iletişime geçebilirsiniz.
Spiral Kenetli (Spiro) Hava Kanalı Teknik Özellikleri
Rüzgar Havalandırma, spiral kenetli (spiro) hava kanallarını TS EN 1506, DW 144 ve ISO 9001 kalite standartlarına uygun olarak üretmektedir.
Üretimde kullanılan tam otomatik yuvarlak kanal makinesinde, yüksek hassasiyet ve sızdırmazlık sağlayarak uzun ömürlü kanal sistemleri oluşturur.
Aşağıdaki tabloda, spiral kenetli hava kanallarının teknik özellikleri yer almaktadır.
Spiral Kenetli (Spiro) Hava Kanalı Teknik Tablosu:
| Özellikleri | Açıklama |
| Malzeme Kalitesi | TS EN 10346 belgeli DX51D+Z100–Z275 Galvaniz Sac (0.5–1.2 mm) ve Paslanmaz Sac (0.5-1.0 mm) |
| Üretim Standartları | TSE EN 1506, DW 144, ISO 9001 |
| Kanal Çap Aralığı | Ø80 mm – Ø1600 mm |
| Sızdırmazlık Sınıfı | C sınıfı ve üzeri (TS EN 1506 standardına uygun sızdırmazlık sağlamak amacıyla, projede belirtilen basınç sınıfına göre sızdırmazlık testine tabi tutulabilir) |
| Kanal Kesit Tipleri | Yuvarlak (Spiral Kenetli) Hava Kanalı |
| Sac Kalınlık Aralığı | Galvaniz: 0.5–1.2 mm / Paslanmaz: 0.5–1.0 mm |
| Kanal Uzunluğu | Min. 500mm / Max. 6000 mm |
| İzolasyon Tipleri ve Kalınlıkları | Proje ihtiyacına göre: Elastomerik Kauçuk (9/13/19/25/32/40 mm) Taş Yünü (2,5/5,0 cm) Cam Yünü (2,5/3,0/4,0/5,0 cm) |
| Üretim Süreci | Tam otomatik spiral kenet, plazma kesim, conta çekme ve ölçü kontrol hattı |
| Korozyon Dayanımı | Z100–Z275 çinko kaplama ile uzun ömürlü koruma |

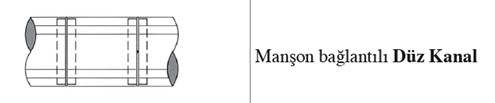

| Montaj Sistemi | Manşon, contalı fittings ve kelepçe bağlantı sistemi |
| Kalite Kontro | Çap ve boy kontrolü, kenet sıkılık testi, bağlantı ağız ölçü kontrolü |
| Üretim Toleransı | ±0.5 mm hassasiyet |
Tüm spiral kenetli hava kanalları, Rüzgar Havalandırma kalite kontrol sürecinden geçmekte ve hava sızdırmazlık testlerine tam uyumludur.
📞 Projeye özel ölçü ve çaplarda üretim talepleriniz için bizimle iletişime geçebilirsiniz.
T.C. Çevre, Şehircilik Ve İklim Değişikliği Bakanlığı’nın Sac Kalınlığı Standartları
Poz Tanımı: Kenetli spiral yoluyla, galvanizli sacdan silindirik hava kanalı yapılması;
| Poz No | Yapılacak İş (Spiral Kenetli Hava Kanalı) | Sac Kalınlığı (mm) |
| 25.470.1201 | Ø 160 mm e kadar | 0,5 |
| 25.470.1202 | Ø 315 mm e kadar | 0,6 |
| 25.470.1203 | Ø 800 mm e kadar | 0,8 |
| 25.470.1204 | Ø 1000 mm e kadar | 1,0 |
| 25.470.1205 | Ø 1500 mm e kadar | 1,2 |
Tablo(2)
Spiral Kenetli (Spiro) Hava Kanalının İmalat Süreci
1.Aşama: Sac Besleme ve Veri Girişi
İstenilen çap ve uzunluk PLC (Dokunmatik Ekran) dan makinaya girilir. İstenilen çapa göre sac kalınlığı Tablo(2) ‘ye göre makinaya sac beslemesi yapılır.
2.Aşama: Spiral Kenet Oluşturma
Sacın spiral kenedin sıkıştırma yoluyla kapatılması herhangi bir sızdırmazlık elemanı kullanılmadan yuvarlak(spiro) kanal üretilmesini sağlar. Bu sayede üretilen kanal Eurovent ve Smacna standartlarına uygundur.
3.Aşama: Kesim ve Ölçü Kontrolü
Makinada kenet ve kesme işlemlerinde hidrolik sistem kullanılmaktadır. Böylelikle daha güçlü bir kenet elde edilmekte ve kesme işlemi çapaksız gerçekleştirilmektedir. Üretilen kanal, hassas kalibrasyonlu otomatik ölçüm sistemleriyle istenilen uzunlukta kesilir. Her kanal parçası, ±0.5 mm üretim toleransında kontrol edilir.
4.Aşama: Yuvarlak Fittings Üretimi

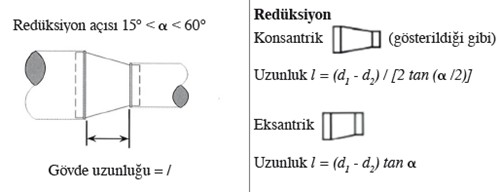

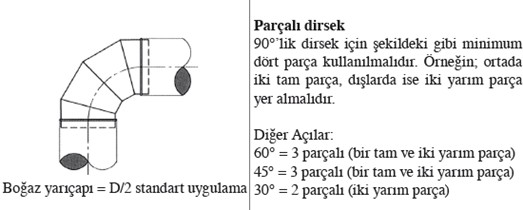

Birinci istasyonda segmentlere erkek ve dişi flanş yerleri açılmakta ikinci istasyonda montaj ve kapatma işlemi gerçekleştirilmektedir. 0,5-1,2 mm kalınlığında dirsek, redüksiyon ve sonlandırma elemanları rahatlıkla yapılabilir. Elde edilen yuvarlak kesit fittingsler, kaliteli ve sızdırmaz olarak imal edilmektedir.
5.Aşama: Conta Uygulaması
Spiral kenetli hava kanallarının fittings birleşimlerinin sızdırmazlığı artırmak, hava kaçağını önlemek için contalı bağlantı sistemleri kullanılır. Kordon ve conta yuvası bu makinada açılır. Açılan conta yuvasına EPDM hazır conta geçirilir ve presle conta kapatması yapılır. Conta işlemiyle beraber sızdırmazlık değerleri sağlanır.
6.Aşama: Etiketleme ve Sevk
Makinadan çıkan yuvarlak kanallar etiketleri yapıştırıldıktan sonra sevk edilir.
Rüzgar Havalandırma kalitesiyle, spiral kenetli (spiro) hava kanalı imalatı, montajı, projelendirme ve taahhüt hizmetleri için bizimle iletişime geçebilirsiniz.
Spiral Kenetli (Spiro) Hava Kanalında Isı, Ses İzolesi ve Boya
Spiral kenetli (spiro) hava kanalları; bulunduğu ortam, taşınan hava sıcaklığı ve proje gereksinimlerine göre ısı yalıtımı, ses (akustik) izolasyonu ve yüzey kaplama (boya) işlemleri uygulanabilir.
Spiral Kenetli (Spiro) Hava Kanalının Avantajları
| Avantaj | Açıklama |
| Yüksek Sızdırmazlık | Spiral kenet yapısı hava kaçağını en aza indirir. |
| Üstün Mekanik Dayanım | Dış etkilere karşı formunu uzun süre korur. |
| Düşük Basınç Kaybı | Dairesel kesit akış verimliliğini artırır. |
| Hızlı ve Kolay Montaj | Manşon + contalı fittings sayesinde pratik montaj. |
| Estetik Görünüm | Açık tavan mimarilerinde dekoratif kullanım sağlar. |
| Uzun Ömür ve Korozyon Direnci | DX51D+Z275 galvaniz sac ve paslanmaz seçenekleriyle uzun kullanıma uygundur. |
| Hijyenik İç Yüzey | Pürüzsüz kanallar toz birikimini azaltır, temiz hava sağlar. |
Rüzgar Havalandırma farkıyla, spiral kenetli (spiro) hava kanalı üretimi, montajı, projelendirme ve taahhüt hizmetleri için bizimle iletişime geçebilirsiniz.
Spiral Kenetli (Spiro) Hava Kanalının Kullanım Alanları
Spiral kenetli hava kanalları, hem endüstriyel hem de ticari yapılarda geniş kullanım alanına sahiptir.
Yüksek sızdırmazlık, düşük basınç kaybı ve estetik görünümü sayesinde aşağıdaki uygulamalarda tercih edilir:
- Fabrika ve üretim tesisleri
- AVM, otel ve konferans salonları
- Ofis ve açık tavan mimari tasarımlar
- Restoran, kafe ve sosyal alanlar
- Hastane, laboratuvar ve ilaç üretim tesisleri (hijyenik alanlar)
- Depo, otopark ve geniş hacimli havalandırma sistemleri
- Endüstriyel mutfak egzoz hatları
Rüzgar Havalandırma, tüm bu alanlara projelendirme + üretim + montaj hizmetlerini birlikte sunmaktadır.
